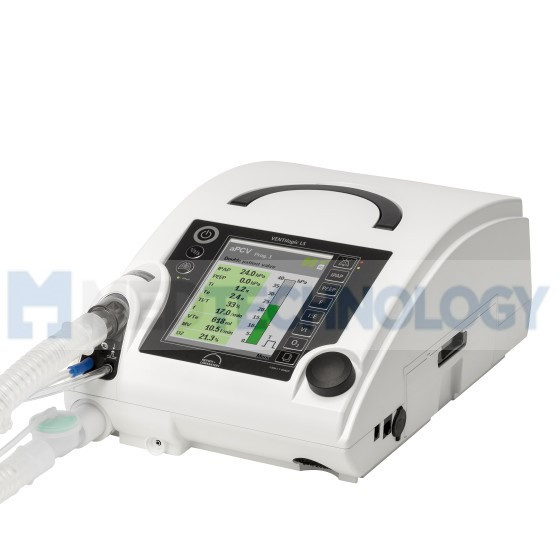

VENTIlogic LS (Loewenstein Medical) Стаціонарний апарат ШВЛ
- В наявності
- Код: 0281-ALV
Ціну уточнюйте
- +380 (44) 599-79-62офіс
VENTIlogic LS (LS = Life Support) - це апарат для інвазивної та неінвазивної вентиляції легенів,з широкими можливостями, для підтримки життєвих функцій.
Наявність портів для інвазивної та неінвазивної вентиляції забезпечує широкий спектр застосування: від підтримки спонтанного дихання до тривалої вентиляції з підтримкою життєво важливих функцій.
VENTIlogic LS служить для забезпечення підтримання життя шляхом інвазивної та неінвазивної штучної вентиляції легенів згідно з нормами по штучній вентиляції легень в домашніх умовах DIN EN ISO 10651-2.
Апарат може використовуватися як в стаціонарному, так і в мобільному режимі в лікарнях і вдома. Апарат можна застосовувати для відучення від інвазивної штучної вентиляції легенів та переведення на штучну вентиляцію через маску. Використовується для пацієнтів з респіраторною/вентиляторної недостатністю і показаннями до штучної вентиляції легенів з об'ємом вдиху хв. 50 мл і вагою тіла хв. 5 кг.
Терапевтичні режими
Терапевтичний апарат може працювати в наступних терапевтичних режимах:
- проточна система (неінвазивна вентиляція): CPAP, S, T, ST, MPVp, MPVv.
- клапанна система: PCV, aPCV, PSV, VCV , aVCV, SIMV.
Необхідний для терапії режим налаштовується в апараті лікуючим лікарем. В режимах з керованим тиском S, T, ST, PCV, PSV і aPCV лікар може включити компенсацію тиску. Для цього встановлюється мінімальний обсяг і максимальне підвищення тиску. При заниженні мінімального тиску апарат автоматично поступово підвищує тиск до встановленого максимального тиску (терапевтичне тиск плюс максимальне підвищення тиску).
У контрольованих режимах T, PCV і VCV, а також в допоміжних контрольованих режимах ST, PSV, aVCV і aPCV лікар може встановити частоту дихання у діапазоні від 5 до 45 вдихів в хвилину і час вдиху в діапазоні від 15 % до 67 % дихального періоду.
У режимах S і PSV лікар може вибрати для вдиху і видиху одну з 8 ступенів перемикання. В режимі ST тригер видиху можна вимкнути. У цьому випадку перемикання на видих здійснюється по часу.
Якщо в режимі S дихання здійснюється не через апарат, терапевтичне тиск автоматично створюється з мінімальною частотою 5 вдихів в хвилину.
Режим CPAP не забезпечує допомогу при диханні. Терапевтичний апарат у цьому режимі створює позитивний терапевтичний тиск постійного рівня.
На дисплеї відображається терапевтичне тиск, а також в залежності від режиму поточні значення IPAP і EPAP / PEEP з частотою дихання (f). Залежно від використовуваної системи трубок відображається при проточній системі об'єм вдиху (VT) або при клапанної системи об'єм повітря, що вдихається (VTi). При використанні однотрубочной системи може вимірюватися тільки вдихається об'єм повітря, а при двухтрубочной системи - загальний обсяг вдиху. Крім того, відображається спонтанна або механічна зміна фаз дихання і графічне зображення зміни тиску.
Мобільний електроживлення
Можливо мобільний електроживлення за допомогою одного або декількох змінних акумуляторів, які
можна замінювати в поточному режимі роботи і купувати в якості приналежності.
Виклик медсестри та дистанційна сигналізація
Для підтримки контролю пацієнта і апарату, головним чином при забезпеченні підтримання життя штучної вентиляції легенів з використанням VENTIlogic LS, апарат обладнаний роз'ємом дистанційної сигналізації. На цей роз'єм подаються всі сигнали тривоги високого і середнього пріоритету, а також сигнал Відсутня напруга мережі. Всі інші сигнали тривоги відображаються тільки на апараті.
За допомогою роз'єму дистанційної сигналізації можна підключити апарат до блоку дистанційної сигналізації VENTIremote alarm. У лікарні апарат можна з'єднати безпосередньо з внутрішньо-лікарняною системою сигналізації.
Запис терапевтичних даних
В апараті терапевтичні дані зберігаються в вставном MMC або SD-карті. За допомогою комп'ютерного програмного забезпечення WEINMANNsupport лікар може проаналізувати терапевтичні дані.
Проточна система
При використанні проточної системи видихання система безперервно видаляє продувкою містить CO2 повітря, що видихається.
Клапанна система
Тут видихом управляє клапан пацієнта. При використанні однотрубочной системи з клапаном пацієнта видихається пацієнтом повітря виходить через клапан пацієнта в навколишнє середовище. Апарат управляє клапаном пацієнта через трубку управління клапаном.При використанні двухтрубочной системи з клапаном пацієнта додаткова видихальна трубка відводить повітря, що видихається через апарат в навколишнє середовище.
Зниження тиску на видиху
У разі пульмонарной емфіземії занадто швидкий перехід від тиску на вдиху до тиску на видиху може привести до закупорки легенів. Внаслідок хвороби пацієнта, швидкий видих призводить до такої проблеми, як падіння внутрібронхіального тиску нижче торакального. Завдяки короткостроковому пневматичному шинування, застосовуваному на початку видиху, повітряні шляхи пацієнта залишаються відкритими. Іншими словами, якщо тиск вентиляції знижується повільно після вдиху (тривале зниження тиску на видиху), внутрібронхіальное тиск не падає нижче торакального тиску. Видихуване потік залишається на середньому рівні і об'єм видиху збільшується , завдяки чому пацієнт може робити більш повний видих.
Допомога при кашлі LIAM - допоміжний маневр для інсуфляції легенів
Кашель допомагає очищати бронхи. Пацієнти з нейром'язовими захворюваннями, такими, як м'язова дистрофія або ускладнення після перенесеного поліомієліту, з-за ослабленою дихальної мускулатури практично не можуть откашлять скупчується секрет дихальних шляхів. Їх дихальні шляхи забиті секретом, що веде до росту колоній бактерій. Це, в свою чергу, призводить до таких інфекцій, як пневмонія, затримки дихання і приступи задухи. Для таких пацієнтів особливо важливий правильний висновок секрету, це в значній мірі впливає на успіх неінвазивної вентиляції. LIAM (допоміжний маневр для інсуфляції легких) - це унікальна процедура мобілізації секрету, яка забезпечує пацієнту підтримку при відкашлюванні. Спочатку легкі і ротоглотка розширюються за рахунок глибоких вдихів, що підвищує пік потоку при кашлі. Це викликає сильний кашель, який допомагає вивести секрет з дихальних шляхів пацієнта.
Комфорт терапії
- LIAM - допоміжний маневр для інсуфляції легенів.
- Практичне використання у випадках нейром'язових захворювань для підтримки при кашлі.
- Допомога при мобілізації секрету за рахунок глибокої інсуфляції.
- Можна використовувати у всіх режимах вентиляції (крім СРАР та SIMV) - чергування з вентиляцією.
- Може запускатися пацієнтом самостійно.
- Функція блокування тригера: Ефективний захист від помилкового триггирования і артефактів.
- Зниження тиску на видиху: Збільшення обсягу видиху завдяки шинування дихальних шляхів.
- Компенсація за обсягом: Оптимальна настройка тиску терапії до потреб пацієнта.
- Дуже тихий навіть при максимальному тиску: близько 28 дБ(А) при 10 гПа.
Зручність у використанні
- Інтуїтивно зрозуміле для користувача управління за допомогою поворотної ручки і прямий доступ до найбільш важливих параметрів вентиляції.
- Цифрове та/або графічне відображення тиску, потоку та обсягу.
- Зберігання інформації про сигнали тривог для аналізу терапії, і про налаштуваннях апарата.
- Програмне забезпечення (WEINMANNsupport) для налаштування даних пацієнта і (WEINMANHadjust) для аналізу терапії. Параметри вентиляції можуть відображатися в будь загальноприйнятій системі ПМГ з
- опціональним використанням модуля Analogbox.
- Сумісність з усіма приналежностями лінійки VENTI.
Безпека
- Система візуальних та акустичних сигналів.
- Вбудована акумуляторна батарея забезпечує безперервну роботу в разі відсутності джерела живлення.
- Додаткова подача живлення за рахунок опціонального внутрішнього акумулятора забезпечує підтримку роботи системи до 12 годин.
- Потік до 300 л/хв для забезпечення сталості тиску і компенсації витоку.
- Гігієнічна концепція компанії LOWENSTEIN для підготовки апарату до зміни пацієнта відповідає рекомендаціям професійної асоціації SPECTARISmed, заснованим на рекомендації з гігієни апаратів для вентиляції, виданих Інститутом Роберта Коха.
VENTIlogic LS – це простий, надійний і невибагливий в роботі вентилятор легень має всі необхідні функції і режими роботи, необхідні для підтримки життєдіяльності пацієнта. Німецька якість і функціональність, а також помірна ціна, роблять її чудовою альтернативою дорогим апаратам інших виробників.
| Основні | |
|---|---|
| Країна виробник | Німеччина |
| Виробник | Loewenstein Medical |
| Технічні характеристики | |
| Діапазон тиску IPAP: | від 6 до 40 гПа (контур з витоком) від 4 до 40 гПа (контур з клапаном) |
| Електромагнітна сумісність (EMC) по EN 60601-1-2: | Придушення радіоперешкод: EN 55011 • Опір радіоперешкод: EN 61000-3-2,EN 61000-3-3, EN 61000-4-2 до 6, EN 61000-4-8, EN 61000-4-11 |
| Діапазон тисків PEEP/EPAP: | від 4 до 20 гПа (контур з витоком) від 0 до 20 гПа (контур з клапаном) |
| Діапазон тисків CPAP: | від 4 до 20 гПа (контур з витоком) |
| Точність тиску: | до 35 гПа ± 0.8 гПа свыше35 гПа ± 1.5 гПа |
| Крок: | 0.5 1/хв |
| Хв. рівень стабільного тиску (PLSmin) (мін. тиск в разі збою): | ≥ 0 гПа |
| Макс рівень стабільного тиску (PLSmax) (макс. тиск в разі збою): | ≤ 60 гПа |
| Точність: | ±1% |
| Крок: | 1% |
| Тригери: | 8 рівнів чутливості для вдиху і 14 для видиху (від 5% до 95% максимального потоку), в ST режимі тригер на видих може бути відключений |
| Швидкість підвищення тиску: | 6 рівнів |
| Максимально допустимий потік для подачі кисню: | 15 л при ≤ 1000 гПа |
| Тривалість вдиху: | від 15% до 67% дихального циклу |
| Швидкість зниження тиску: | Контур з витоком: 6 рівнів • Контур з клапаном: 1 постійний рівень,точність вимірювання об'єму: при 23°С: ± 20%, хв 25 мл |
| Максимальний нагрів респіраторного повітря при температурі навколишнього повітря 35°С: | 41°C |
| Постійна тиску, виміряна при DIN EN ISO 17510 при CPAP режимі | < 10 гПа: ∆p ≤ 0.5 гПа > 10 гПа: ∆p ≤ 1.0 гПа |
| Термін служби фільтра тонкої очистки: | 1000 ч при нормальному стані повітря навколишнього середовища |
| Рівень відділення частинок розміром до 2 мкм фільтром тонкої очистки: | ≤ 99.7% |
| Допустима вологість для експлуатації та зберігання: | ≤ 95% відносної вологості (без конденсату) |
| Потік на макс. швидкості при 0 гПа: | контур з витоком:350 л/хв • одинарний контур з клапаном пацієнта:345 л/хв • подвійний контур з клапаном пацієнта (тільки для VENTIlogic LS):345 л/хв Допустиме відхилення:± 15 л/хв |
| Електроживлення: | 110-230 В (змінний струм), 50-60 Гц, допуск -20%, +10% |
| Габаритні розміри: | 240 x 153 x 340 мм |
| Клас продукту за 93/42/EEC: | II b |
| Класифікація згідно з EN 60601-1: | Захист від електричного шоку: Клас захисту II • Рівень захисту від електричного шоку: Тип BF |
| Режим вентиляції з витоком в обох апаратах: | CPAP, S, ST, T, MPVp, MPVv |
| Споживання електроенергії при 230 В 110 В: | Робочий режим: 0,35 A 0,8 A • Режим очікування: 0,13 0,05 A A |
| З'єднання віддаленої системи тривожної сигналізації: | 60 V DC (пост. струму)/2A; 42 V AC (пост. струму)/2A |
| Час, необхідний для повної зарядки батареї: | Через вентилятор: близько 6 годин для кожної батареї |
| Максимальне споживання електроенергії: | 120 W |
| Ємність батареї: | вбудована літієва батарея: 4.5 години • змінна / перезаряджувана батарея: 4.5 години * Тривалість роботи батареї залежить від встановлених параметрів вентиляції, дати виготовлення батареї і рівня заряду батареї. |
| Діапазон тисків повітря: | 600 – 1100 гПа (при тиску нижче 700 гПа витік повинна бути низькою, інакше апарат не зможе її компенси ками при високому тиску вентиляції) |
| Режим вентиляції з клапаном в обох апаратах: | PSV, PCV, aPCV, SIMV, MPVp, MPVv і тільки в VENTIlogic LS: VCV, aVCV |
| Середній рівень звукового тиску/експлуатація з EN ISO 17510: | при знаходженні пацієнта на відстані 1 м від апарата: близько 28 дБ(A) при 10 гПа |
| Температура: | Експлуатації: +5 °C до +35 °C • Зберігання: -40 °C до +70 °C |
| Спеціальні терапевтичні функції | LIAM тиску на видиху (рамп) • Блокування тригера • Три програми вентиляції • Компенсація за обсягом (цільовий обсяг) • Вентиляція через загубник |
| Рівень звукової тривоги: | близько 69 дБ(А) по EN 60601-1-8 |
| Дихальний обсяг: | 50 – 3000 мл |
| Частота дихання: | від 5 до 45 1/хв |
| Вага: | без змінної батареї: близько 5.9 кг • зі змінною батареєю: близько 6.5 кг |
- Ціна: Ціну уточнюйте
